Пошаговый расчёт точки росы в каркасной стене: методика по слоям и защита от намокания

Чтобы рассчитать точку росы в каркасной стене, нужно последовательно определить температуру и парциальное давление водяного пара на границе каждого слоя пирога, затем сравнить температуру границы с точкой росы при фактической влажности. Если температура границы ниже точки росы — в этом месте будет конденсат. Практический критерий: зона возможного конденсата не должна попадать в утеплитель, деревянный каркас и на внутреннюю поверхность стены.

Что такое точка росы и почему она критична для каркасной стены

Точка росы — это температура, при которой водяной пар в воздухе достигает насыщения и начинает выпадать в виде конденсата. В воздухе помещения при 20–22 °C и относительной влажности 50–55% точка росы лежит около 10–12 °C. Но для стены важнее другое понятие — плоскость возможной конденсации: место внутри пирога, где температура опускается ниже точки росы для локальной влажности.

В каркасной стене с деревянным каркасом и минеральной ватой намокание утеплителя опасно по трём причинам. Во-первых, вода вытесняет воздух из пор, и теплопроводность влажной ваты резко возрастает. Во-вторых, постоянная влажность создаёт условия для плесени и гниения деревянных стоек, обвязок и обшивки. В-третьих, намокший утеплитель теряет форму и сползает, образуя мостики холода. Ошибка в расчёте точки росы в каркасной стене обычно проявляется не сразу, а через 2–5 отопительных сезонов.

Простой пример: если пароизоляцию по ошибке смонтировать с наружной стороны утеплителя, влага из помещения будет беспрепятственно проникать в вату, а выйти наружу не сможет. Точка росы при этом смещается внутрь утеплителя, и конденсат выпадает прямо в толще волокна.

Исходные данные для расчёта точки росы по слоям пирога

Перед расчётом соберите четыре группы данных. Без них любой результат будет приблизительным и не покажет реальную картину.

• Климат. Расчётная температура наружного воздуха наиболее холодной пятидневки и средняя температура отопительного периода по СП 131.13330. Для Москвы расчётная зимняя температура принимается около −25 °C, средняя за отопительный период — около −3 °C.
• Внутренние условия. Температура и относительная влажность воздуха в помещениях по СП 50.13330. Для жилых комнат обычно 20–22 °C и 50–55%, для кухонь и санузлов влажность выше и её нужно учитывать отдельно.
• Характеристики слоёв. Для каждого слоя нужны толщина δ (м), коэффициент теплопроводности λ (Вт/(м·°C)) и коэффициент паропроницаемости μ (мг/(м·ч·Па)). Значения берут из приложений СП 50.13330 или из технической документации производителя.
• Порядок слоёв. Для типовой каркасной стены снаружи внутрь: наружная обшивка (сайдинг, штукатурка, OSB), вентилируемый зазор, ветрозащитная мембрана, утеплитель в каркасе, пароизоляция, внутренняя обшивка (ГКЛ, OSB, фанера).

Важно: общее сопротивление теплопередаче стены не заменяет послойный расчёт. Два пирога с одинаковым R могут иметь разное распределение температур и разную зону конденсации.

Пошаговый расчёт точки росы в каркасной стене: методика по слоям

Ниже — алгоритм, который можно воспроизвести вручную в таблице или в инженерном калькуляторе. Он не заменяет проект, но позволяет проверить решение проектировщика и вовремя заметить опасное смещение точки росы.

Шаг 1. Температуры на границах слоёв

Для каждого слоя считаем термическое сопротивление R = δ / λ. Затем находим общее сопротивление стены Rобщ = Rв + ΣRслоёв + Rн, где Rв ≈ 0,115 (м²·°C)/Вт, Rн ≈ 0,043 (м²·°C)/Вт для наружной стены. Температура на границе i-го слоя: Tᵢ = Tв − (Tв − Tн) × (Rв + ΣR до этой границы) / Rобщ.

Шаг 2. Парциальное давление водяного пара по слоям

Сопротивление паропроницанию слоя: Rп = δ / μ. Парциальное давление на границе: eᵢ = eв − (eв − eн) × (ΣRп до границы) / Rп.общ. Здесь eв и eн — парциальные давления насыщенного пара при внутренней и наружной температуре, умноженные на относительную влажность.

Шаг 3. Точка росы на каждой границе

Точку росы для фактического парциального давления eᵢ удобно находить по формуле Магнуса: Tр = (243,12 × ln(e/611,2)) / (17,62 − ln(e/611,2)), где e — в паскалях. Для бытовой проверки достаточно психрометрической таблицы или онлайн-калькулятора.

Шаг 4. Сравнение температуры и точки росы

На каждой границе сравниваем Tᵢ и Tр. Если Tᵢ ≤ Tр — на этой границе возможна конденсация. Особое внимание — границе «утеплитель — пароизоляция» и зоне внутри утеплителя, где температура падает быстрее всего.

Шаг 5. График распределения

Постройте два графика по толщине стены: температуру и точку росы. Точка пересечения кривых покажет плоскость возможной конденсации. Если эта плоскость попадает в утеплитель или на деревянный каркас — пирог требует пересмотра.

Шаг 6. Оценка зоны конденсата

Определите, в каком слое находится опасная зона. Конденсат на внутренней поверхности пароизоляции со стороны помещения — признак недостаточной толщины утеплителя или избыточной влажности. Конденсат внутри ваты — признак неверного расположения пароизоляции или отсутствия вентзазора.

Пример для условий Москвы

Стена: ГКЛ 12,5 мм, пароизоляция, минеральная вата 150 мм в каркасе, ветрозащита, вентзазор 50 мм, OSB 12 мм, сайдинг. При Tв = 20 °C, φв = 55%, Tн = −25 °C расчёт показывает, что температура на внутренней поверхности утеплителя остаётся выше точки росы, а опасная зона не попадает в вату. Если уменьшить утеплитель до 100 мм, температура на границе с пароизоляцией приблизится к точке росы, и риск конденсата возрастёт.

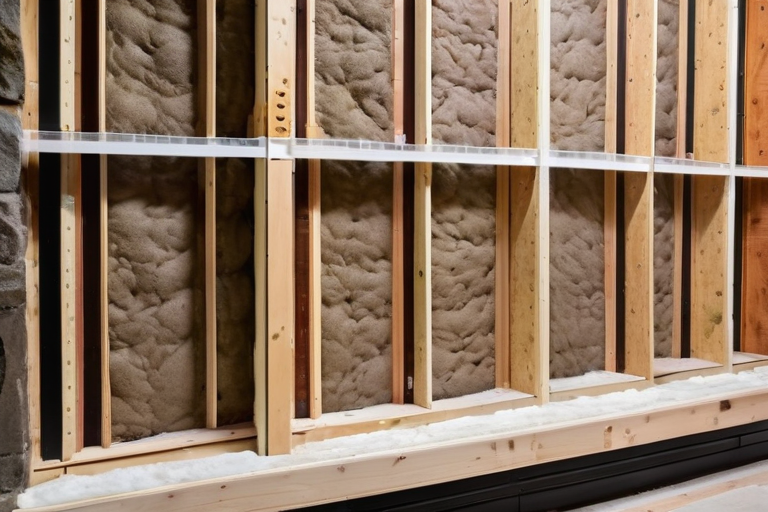

Типовые ошибки в пироге каркасной стены, ведущие к намоканию

Большинство проблем с намоканием каркасной стены связано не с формулами, а с нарушением порядка слоёв и свойств материалов.

• Пароизоляция смонтирована снаружи утеплителя. Влага из помещения запирается внутри стены, точка росы смещается в утеплитель.
• Отсутствует вентилируемый зазор между ветрозащитой и наружной обшивкой. Влага не удаляется, ветрозащита превращается в пароизоляцию.
• Паронепроницаемые материалы (пенополистирол, ПВХ-мембраны) установлены не в свой слой. Это блокирует вывод влаги в нужном направлении.
• Недостаточная толщина утеплителя. Температура на внутренней поверхности стены опускается ниже точки росы, появляется конденсат и плесень.
• Мостики холода в каркасе, углах, вокруг проёмов. Локально температура ниже, и конденсат выпадает именно там.
• Разрывы и непроклеенные стыки пароизоляции. Точечные утечки пара сводят на нет весь расчёт.

Как защитить каркасную стену от намокания: конструктивные и технологические меры

Защита стены от намокания строится на трёх принципах: правильное направление движения пара, удаление влаги вентиляцией и защита от атмосферной воды.

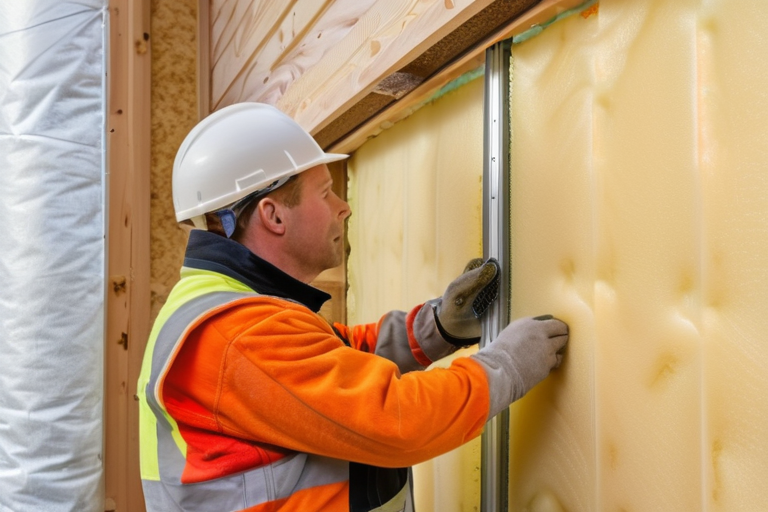

• Пароизоляция — всегда с тёплой (внутренней) стороны, ветрозащита — с холодной (наружной), между ветрозащитой и обшивкой обязателен вентзазор 40–50 мм с продухами.
• Тип пароизоляции подбирают по паропроницаемости. Для каркасника обычно применяют полиэтиленовую плёнку или мембрану с переменной паропроницаемостью; конкретный материал — по проекту и техкарте производителя.
• Наружная вентиляция: зазор не прерывается утеплителем, обрешёткой или декором; в обшивке предусматривают продухи внизу и вверху.
• Защита от атмосферной влаги: фасадные покрытия, отливы, герметизация оконных и дверных проёмов, правильный уклон отливов.
• Контроль влажности внутри: приточно-вытяжная вентиляция, не сушить бельё в жилых комнатах, не перекрывать вентканалы.
• Дополнительно: антисептирование деревянного каркаса, использование гидрофобизированного утеплителя, аккуратный монтаж пароизоляции с проклейкой стыков.

Отдельно про влажные помещения: в санузлах и на кухнях влажность выше, и требования к пароизоляции и вентиляции жёстче. Не переносите решения для сухих комнат на зоны с постоянной влажностью без пересчёта.

Проверка расчёта и инструменты для самостоятельного контроля

Ручной расчёт полезно перепроверить независимым инструментом. Онлайн-калькуляторы точки росы дают быструю оценку, но часто не учитывают послойную паропроницаемость и реальную влажность внутри стены. Программы теплотехнического расчёта (THERM, WUFI и аналоги) считают нестационарные процессы и показывают накопление влаги по сезонам, но требуют корректных исходных данных.

Критерии корректного расчёта: конденсат не выпадает в утеплителе, на деревянном каркасе и на внутренней поверхности стены; при сезонных колебаниях влага успевает выходить через наружные слои. Если расчёт показывает конденсат, есть три базовых решения: увеличить толщину утеплителя, изменить тип или расположение пароизоляции, добавить или усилить вентзазор. Любое изменение проверяйте повторным расчётом по слоям.

Можно ли обойтись без расчёта, если утеплитель 150 мм?

Нет. Толщина утеплителя — только один параметр. На точку росы влияют влажность внутри, паропроницаемость пароизоляции, наличие вентзазора и мостики холода. Одинаковая толщина при разном пироге даёт разный результат.

Что делать, если точка росы попала в утеплитель?

Сначала проверьте порядок слоёв: пароизоляция должна быть изнутри. Затем увеличьте толщину утеплителя и убедитесь, что вентзазор не перекрыт. Если конденсат остаётся, рассмотрите пароизоляцию с переменной паропроницаемостью и повторите расчёт.

Достаточно ли одной пароизоляции для защиты от намокания?

Нет. Пароизоляция ограничивает поступление пара изнутри, но не удаляет влагу, попавшую в стену. Нужны вентилируемый зазор, ветрозащита и защита от атмосферной воды. Без вентиляции пароизоляция может ухудшить ситуацию.

Можно ли использовать расчёт для уже построенной стены?

Да, если известны фактические слои и материалы. Для существующей стены расчёт помогает понять причину намокания и выбрать ремонт: усилить вентиляцию, заменить пароизоляцию или добавить утепление снаружи с соблюдением паропроницаемости.

Методика носит рекомендательный характер. Для ответственных конструкций расчёт должен проверить проектировщик с учётом актуальных редакций СП 50.13330 и СП 131.13330 и технической документации производителей материалов.
