Решение по объединению 2 зданий локальной вычислительной сетью на базе оптики

/

Решение:

Чтобы обеспечить надежность на расстоянии в 500м и высокую скорость выбираем оптическую линию с конверторами на концах.

Этапы решения:
1. Прокладка кабельной трассы;
2. Оконоцовка;
3. Выбор оконечного оборудования;
4. Опции и дополнительное оборудование.

1.Прокладка кабельной трассы

Реализуем задачу посредством использования 4-ех волоконного подвесного оптического кабеля NKL-F-004A1E-04B-BK

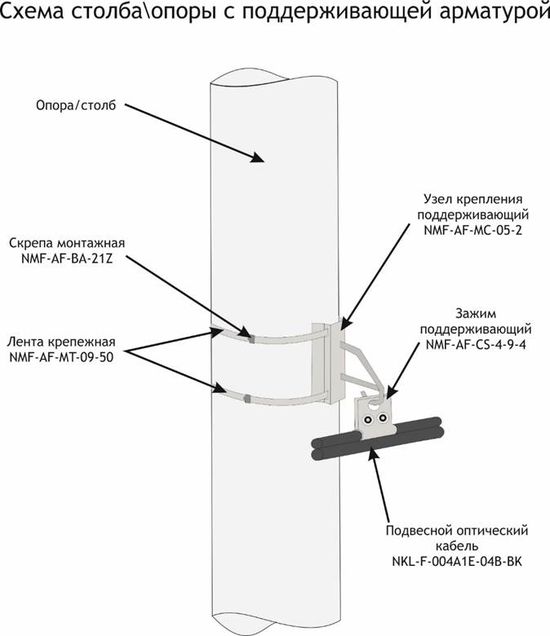

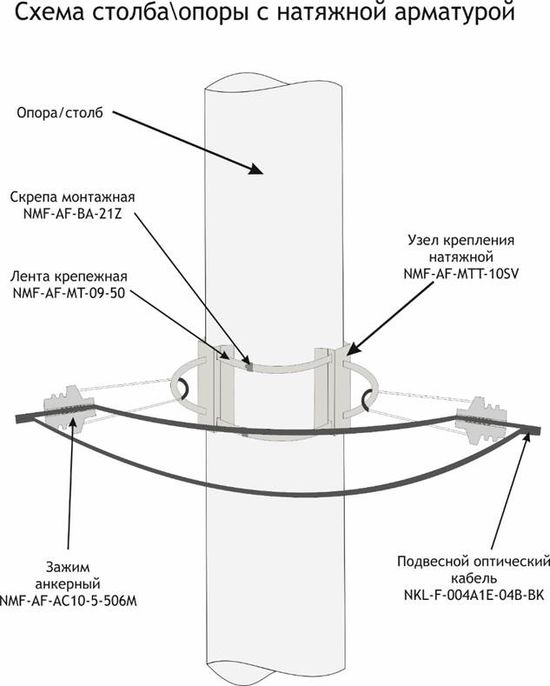

Учитывая расстояния между столбами, арматура будет использоваться по схеме чередования натяжной и поддерживающей. Чтобы рассчитать полное количество арматуры необходимо рассчитать количество для одного столба с натяжной арматурой и одного столба с поддерживающей, а также крепления к зданию.

Далее необходимо понять сколько будет каких столбов, чтобы рассчитать общее количество арматуры.

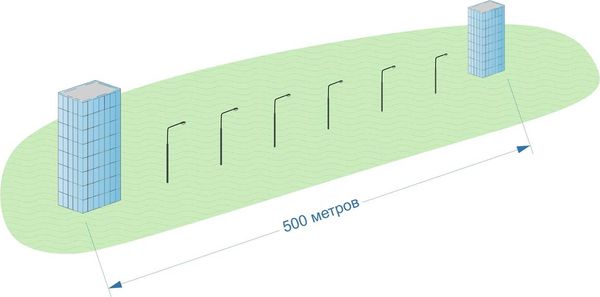

Расстояние между домами 500 метров. Возьмем среднее расстояние между опорами 40 метров.

500÷40=12,5, т.е. 13 столбов.

Кабель, отходящий от зданий обязательно должен крепиться на столб с натяжной арматурой. Далее арматура чередуется: натяжная, поддерживающая, снова натяжная и т.д.

В итоге получаем 7 столбов с натяжной арматурой и 6 столбов с поддерживающей.

2.Ввод и разварка кабеля

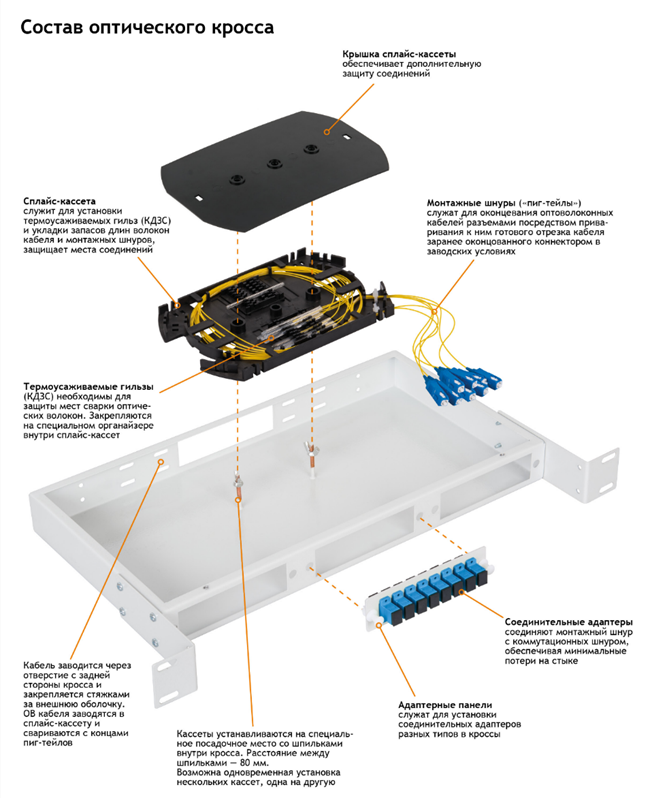

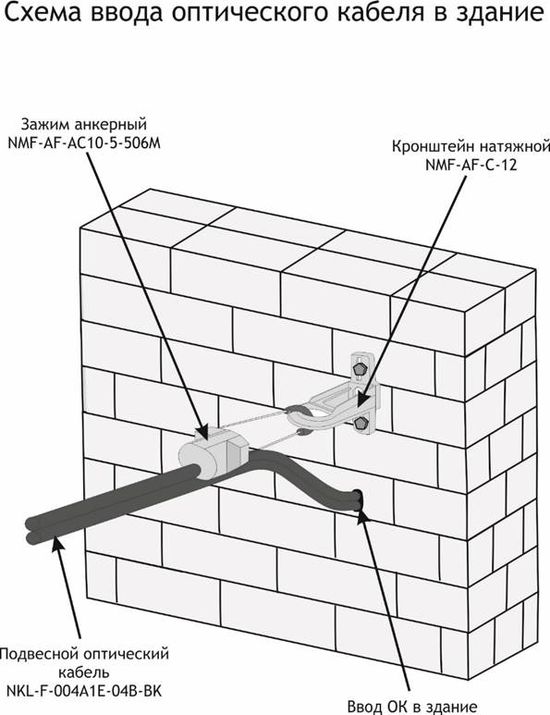

После подвеса кабельной трассы производится ввод кабеля в здание и его разварка в оптический кросс. Кроссы устанавливаются в обоих зданиях.

3.Подключение к активному оборудованию

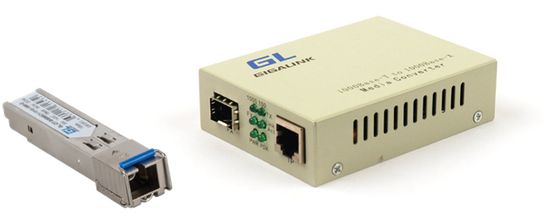

Для этого необходимо перейти от оптической линии к медной. Для этого возьмем медиаконвертеры, по одному на здание. И SFP модули, по одному для каждого конвертера.

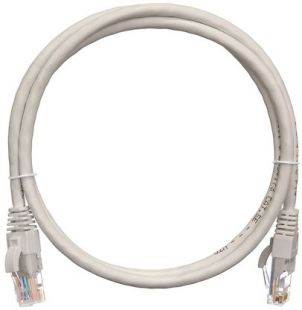

Конвертеры будут подключаться к оптическому кроссу с помощью оптического соединительного шнура длиной, к примеру 1 метр, в зависимости от удалённости конвертера от оптического кросса. И в завершении необходимо подключить конвертеры к коммутатору при помощи медного патч-корда. Длина взята 1 метр, может изменяться в зависимости от удалённости конвертера от коммутатора.

Альтернативное решение задачи

При наличии на пути прокладки кабеля кабельной канализации есть возможность решения задачи с использованием бронированного оптического кабеля. Данное решение будет немного проще в плане монтажа, нежели подвес. Для реализации данного решения есть несколько вариантов кабеля:

• Оптический кабель с броней из стальных проволок на 4 волокна NKL-F-004A1R-02B-BK;
• Оптический кабель с броней из стальной ленты на 4 волокна NKL-F-004A1T-02B-BK.

При решении задачи данным методом пункты 2 и 3 будут аналогичными первому решению.

4. Дополнительное оборудование

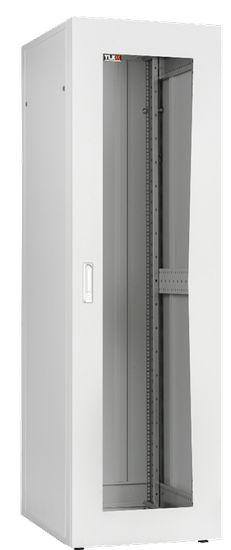

Серверный шкаф TLK, например, TFI-426080-GMMM-GY;

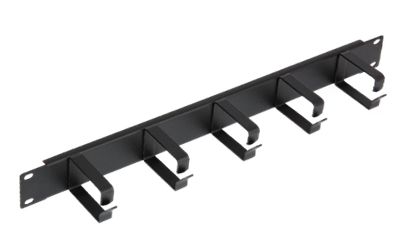

Кабельный органайзер, например, NMC-OK600-2 – количество будет зависеть от размещаемого в шкафу оборудования;

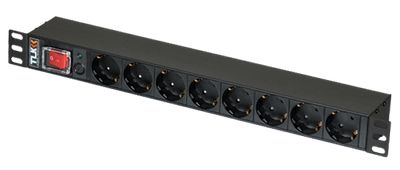

Блок электрических розеток TLK с шнуром питания, для подключения активного оборудования;

Коммутационные панели NIKOMAX, например, NMC-RP24UD2-1-BK. Количество напрямую зависит от плотности сети;

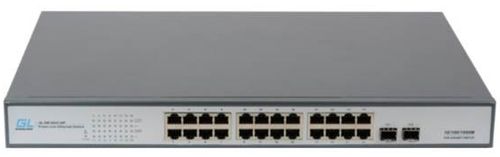

Многопортовые РоЕ коммутаторы GIGALINK c двумя Combo SFP портами. При их использовании можно исключить необходимость в применении конвертеров.

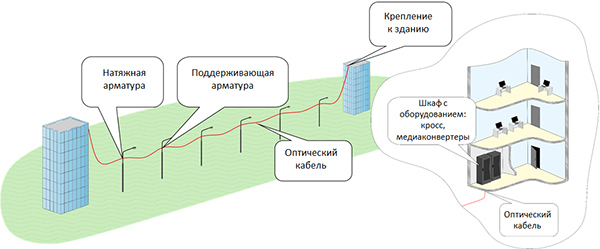

Схема подключения:

Оборудование для каждого этапа может приобретаться по отдельности.

ВАЖНО! Данное решение является приблизительным и носит информационный характер. Окончательная стоимость решения требует тщательных расчетов с учетом особенностей каждого объекта и технического задания.

Не является готовой сметой!

Мы всегда рады ответить на ваши вопросы по данному решению.

Кроме того, в каталогах на продуктовых сайтах вы можете подобрать дополнительное оборудование, отвечающее вашим задачам.

Ждем ваших писем и звонков!
