Как сделать электрику в частном доме: пошаговая инструкция по разводке и подключению
Электрика в частном доме делается в семь этапов: расчет нагрузок и однолинейная схема, выбор кабеля и аппаратов защиты, разводка по группам, сборка щита, монтаж заземления, подключение к внешней сети и проверка под нагрузкой. Ключевое решение — разбить дом на группы по 2–4 кВт и защитить каждую связкой «автомат + УЗО» с сечением кабеля, рассчитанным по длительному току. Работы, связанные с вводом и согласованием с сетевой организацией, поручайте аттестованному электрику.
Проектирование и расчет электрики в частном доме
Проектирование начинается с перечня потребителей и их мощностей. Суммируйте номиналы всех приборов, затем примените коэффициент одновременности: для жилого дома он обычно лежит в диапазоне 0,6–0,8, а для отдельных групп (например, кухня) — ближе к 1. Полученную расчетную мощность переведите в ток по формуле I = P / (U × cos φ); для однофазной сети 230 В при cos φ ≈ 1 ток в амперах примерно равен мощности в киловаттах, умноженной на 4,3.
Как рассчитать сечение кабеля
Сечение выбирают по длительному допустимому току с учетом способа прокладки (открыто, в штробе, в трубе) и по потере напряжения на длине линии. Для медных жил в жилых домах типовые решения: освещение — 1,5 мм², розеточные группы — 2,5 мм², электроплита — 6 мм², ввод — 10–16 мм². Точные значения берите из таблиц ПУЭ и технической документации производителя кабеля: длинные трассы (свыше 30 м) могут потребовать увеличения сечения по потерям напряжения.
Однолинейная схема и способ разводки
Однолинейная схема фиксирует вводной автомат, счетчик, УЗО, групповые автоматы, номиналы и марки кабеля. Разводку выполняют скрыто (в штробах, под штукатуркой) или открыто (в кабель-каналах, гофре). Скрытая разводка эстетичнее, но требует штробления несущих элементов с ограничениями по глубине и направлению; открытая проще в ремонте и уместна в деревянных домах при использовании негорючих каналов. Требования ПУЭ и ГОСТ периодически обновляются, поэтому сверяйтесь с действующей редакцией на момент работ.
Выбор материалов и комплектующих для электромонтажа
Кабель подбирают по назначению: для стационарной проводки в доме подходят медные ВВГнг(А)-LS или NYM с негорючей изоляцией. Для влажных зон и улицы применяют кабель с соответствующей оболочкой и обязательной защитой УЗО. Алюминий для внутренней разводки сегодня не рекомендуется: он хуже держит контакт и требует специальных клемм.
| Элемент | Назначение | Что учитывать |
|---|---|---|
| Кабель ВВГнг(А)-LS | Скрытая и открытая проводка в доме | Число жил, сечение, негорючесть, низкое дымовыделение |
| Автомат типа B/C | Защита групп от КЗ и перегрузки | Кривая срабатывания, номинал, отключающая способность |
| УЗО / дифавтомат | Защита от утечки и поражения током | Ток утечки 10–30 мА, тип A или AC |
| Электрощит | Размещение модульных аппаратов | Число модулей, IP, место установки |
Автоматические выключатели выбирают по номиналу группы и отключающей способности не ниже ожидаемого тока КЗ на вводе. УЗО ставят на группы влажных помещений, розеточные линии и ввод. Розетки и выключатели подбирают по току и степени защиты IP: во влажных зонах — не ниже IP44, в зоне прямого попадания воды — с учетом требований проекта. Подрозетники и распаечные коробки должны соответствовать толщине стены и типу монтажа.

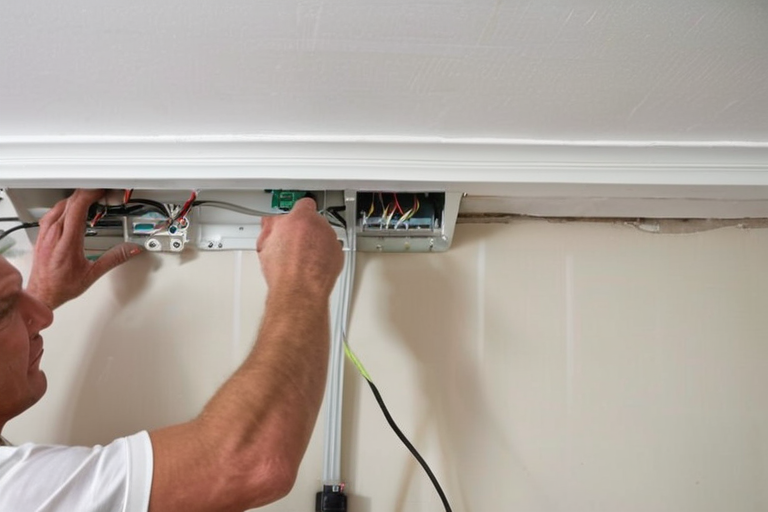

Пошаговый монтаж электропроводки в частном доме
Монтаж ведут от щита к потребителям, чтобы контролировать длину линий и количество соединений. Сначала размечают трассы и места установки розеток, выключателей и коробок, затем выполняют штробление и сверление, после — прокладку кабеля и установку точек.
- Разметка: отметьте горизонтальные и вертикальные трассы, исключите пересечение с газовыми трубами и отопительными приборами.
- Штробление и сверление: глубина и ширина штробы должны позволять уложить кабель без натяжения; в несущих конструкциях соблюдайте ограничения проекта.
- Прокладка кабеля: крепите кабель скобами или в гофре с шагом, исключающим провисание; не соединяйте провода внутри штробы.
- Установка подрозетников и коробок: выставьте их по уровню, зафиксируйте раствором или гипсом с учетом финишной отделки.
- Соединение проводов: применяйте клеммники, сварку или опрессовку; скрутки без пайки и клемм недопустимы как постоянное соединение.
После прокладки проверьте целостность жил и промаркируйте концы. До заливки штроб и штукатурки сфотографируйте трассы: это упростит будущий ремонт и предотвратит случайное сверление.
Сборка и подключение электрощита
Щит размещают в сухом доступном месте, обычно у ввода. Корпус монтируют на стену, заводят вводной кабель и кабели групп, оставляя запас для подключения. Вводной автомат ставят первым, после счетчика — УЗО и групповые автоматы.
- Установите вводной автомат и счетчик в соответствии с требованиями сетевой организации.
- Подключите УЗО: фазный и нулевой проводники каждой группы идут через свое устройство, заземление — отдельно.
- Соберите нулевую и заземляющую шины: нулевая изолирована от корпуса, заземляющая соединена с корпусом и контуром заземления.
- Промаркируйте каждый автомат и подпишите группы, проверьте затяжку клемм динамометрическим ключом или по моменту производителя.
Подключение автоматов выполняйте при отключенном вводе. После сборки проверьте отсутствие короткого замыкания между фазой, нулем и землей.
Заземление в частном доме: виды и монтаж
Заземление в частном доме выполняют по системе TN-S или TT с собственным заземляющим устройством. Типовые решения: модульно-штыревое заземление, контур из уголков, соединенных полосой, или треугольник из трех электродов. Сопротивление заземления должно соответствовать проекту и местным требованиям; для бытовых систем часто ориентируются на значения порядка 10–30 Ом, но точное значение определяется проектом и типом сети.
Монтаж контура: электроды забивают на глубину ниже промерзания, соединяют полосой сваркой или болтовыми зажимами, выводят полосу к щиту. В щите заземляющий проводник подключают к шине PE и к системе уравнивания потенциалов. После монтажа измеряют сопротивление заземления специализированным прибором; результат фиксируют в протоколе.
Подключение дома к электросети и проверка работоспособности
Вводной кабель выбирают по расчетной мощности и способу подключения: воздушная линия требует защиты от механических повреждений и провиса, подземная — бронированного кабеля и защиты от влаги. Подключение к линии выполняет сетевая организация или аттестованный электрик с допуском; самостоятельное вмешательство в сеть до счетчика запрещено.
После подключения проводят проверки: измеряют сопротивление изоляции, проверяют работу УЗО кнопкой «Тест» и прибором, тестируют каждую группу под нагрузкой. Отдельно проверяют нагрев контактов и отсутствие ложных срабатываний. Результаты оформляют протоколом, особенно для ввода и заземления.
Типичные ошибки при монтаже электрики и способы их избежать
- Неверный расчет сечения кабеля: приводит к нагреву и возгоранию. Считайте по току, длине и способу прокладки.
- Отсутствие или неправильное заземление: делает защиту неэффективной. Проверяйте контур прибором.
- Экономия на автоматах и УЗО: дешевые аппараты не срабатывают при КЗ или утечке. Выбирайте проверенные серии с нужной отключающей способностью.
- Плохие контакты: скрутки и слабая затяжка клемм греются. Используйте клеммники, сварку или опрессовку.
- Нарушение прокладки в горючих конструкциях: кабель должен быть в негорючей оболочке или канале с защитой по проекту.
Сложные случаи — ввод, согласование, заземление в сетях TT, монтаж в деревянных домах — доверяйте аттестованному электрику. Ошибки в электрике стоят дороже экономии на специалисте.
Вопросы читателей
Можно ли делать электрику в частном доме самостоятельно?
Разводку и сборку щита можно выполнить самостоятельно при наличии навыков и инструмента, но ввод, согласование с сетевой организацией и проверку заземления выполняет аттестованный электрик.
Какой кабель выбрать для розеток и освещения?
Для освещения обычно достаточно 1,5 мм², для розеточных групп — 2,5 мм², для электроплиты — 6 мм². Точное сечение определяется расчетом по току, длине линии и способу прокладки.
Нужно ли УЗО на каждую группу?
УЗО обязательно для влажных помещений, розеточных групп и ввода. На освещение в сухих помещениях его часто не ставят, но решение принимают по проекту и требованиям безопасности.
Как проверить заземление после монтажа?
Сопротивление заземления измеряют специализированным прибором; результат сравнивают с проектным значением. Визуально проверяют целостность соединений и отсутствие коррозии.
